Fonctionnalités
1. L'électrovanne VMI utilise le type action directe.
2. Elle est petite en volume avec tous les joins dans un pipeline et les bobines isolées avec le pipeline.
3. L'électrovanne VMI est utilisée pour contrôler automatiquement le cylindre et la vanne.

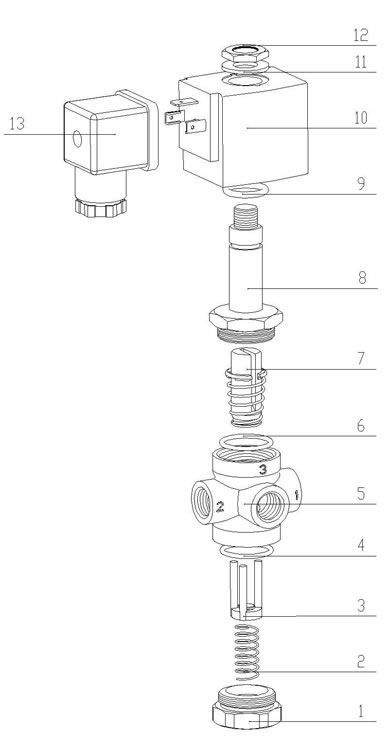

| Liste | Nom | |
 |
1 | Couverture inférieure |
| 2 | Base de ressort à vanne d'étau | |
| 3 | Groupe de base à vanne d'étau | |
| 4 | Anneau de la fermeture | |
| 5 | Vanne | |
| 6 | Anneau de la fermeture | |
| 7 | Groupe de base en fer mobile | |
| 8 | Tubes d'isolation magnétiques | |
| 9 | Rondelle d'amortissement de vibration | |
| 10 | Bobine | |
| 11 | Cale | |
| 12 | Ecrou | |
| 13 | Boite de jonction |

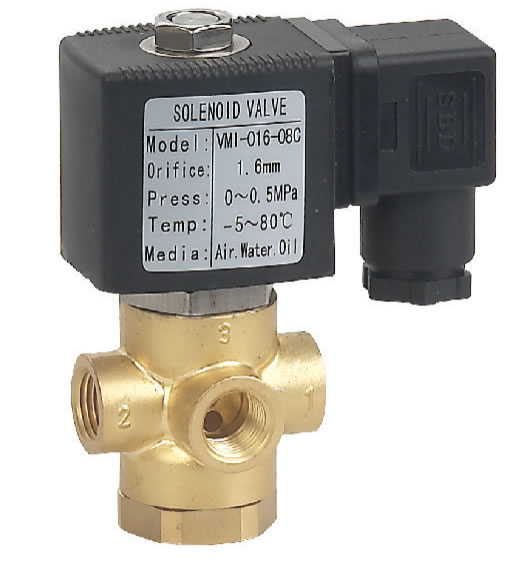

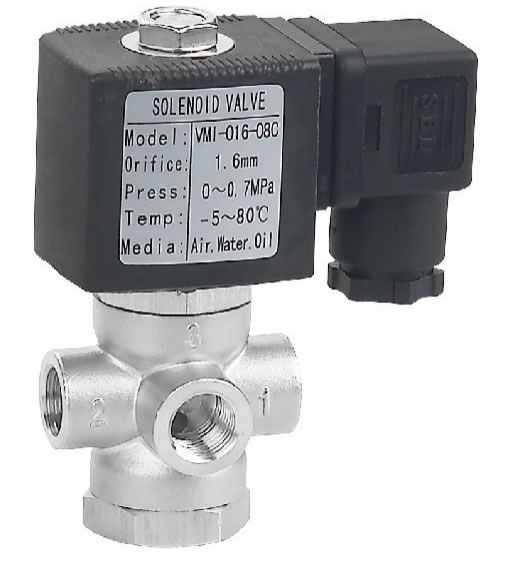

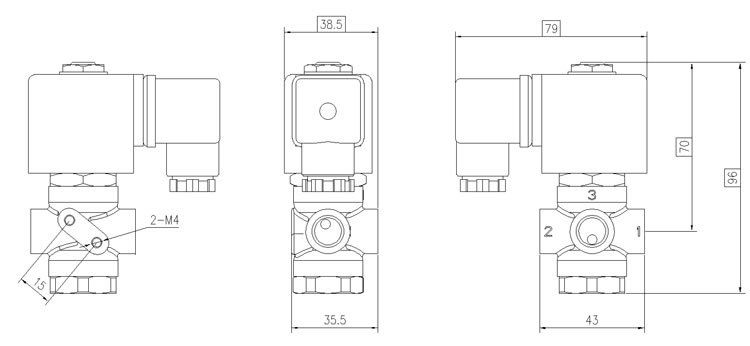

Photos de l'électrovanne VMI trou de montage
Paramètres techniques de l'électrovanne VMI-A (normalement fermée)
| Joint | G1/4" | |||||
| Diamètre mm | 1.6 | 2 | 2.5 | 3 | 4 | |
| facteur CV | 0.07 | 0.14 | 0.21 | 0.25 | 0.35 | |
| Pression de travail (Mpa) | AC | 0~1.3 | 0~1.1 | 0~0.9 | 0~0.6 | 0~0.35 |
| DC | 0~1.1 | 0~0.9 | 0~0.7 | 0~0.4 | 0~0.2 | |
| Milieu et température | Eau, air et l'huile (moins de 20CST)/ -5~80℃ | |||||
| Puisssance de la bobine | AC220V | 16VA, d'autres intervalles de tension sont facultatives. | ||||
| DC24V | 16W, d'autres intervalles de tension sont facultatives. | |||||
| Matériel | Cuivre forgé et acier inoxydable SUS304 | |||||

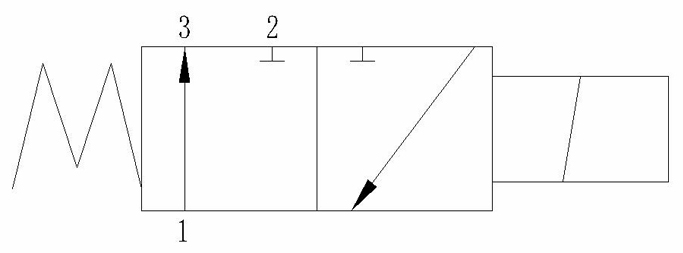

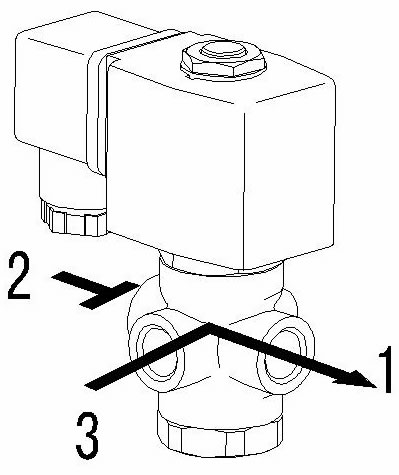

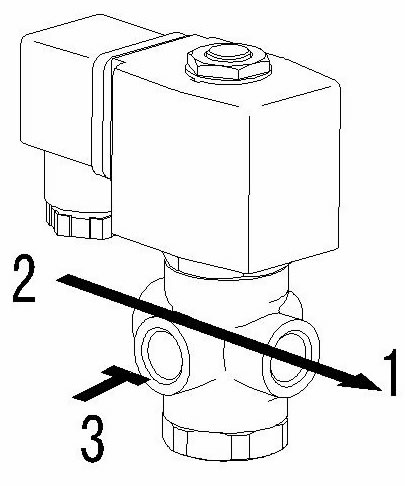

Diagramme de flux de l'électrovanne VMI-A allumé ou éteint (normalement fermé)
Trou d'alimentation: 2
Paramètres techniques de l'électrovanne VMI-B (normalement ouverte)
| Joint | G1/4" | |||||
| Diamètre mm | 1.6 | 2 | 2.5 | 3 | 4 | |
| Facteur CV | 0.07 | 0.14 | 0.21 | 0.25 | 0.35 | |
| Pression de travail (Mpa) | CA | 0~1.3 | 0~1.1 | 0~0.9 | 0~0.6 | 0~0.35 |
| CC | 0~1.1 | 0~0.9 | 0~0.7 | 0~0.4 | 0~0.2 | |
| Milieu et température | Eau, air et l'huile (moins de 20CST) / -5~80℃ | |||||
| Puissance de la bobine | CA 220V | 16VA, d'autres intervalles de tension sont facultatives. | ||||
| CC 24V | 16W, d'autres intervalles de tension sont facultatives. | |||||
| Matériel | Cuivre forgé et acier inoxydable SUS304. | |||||

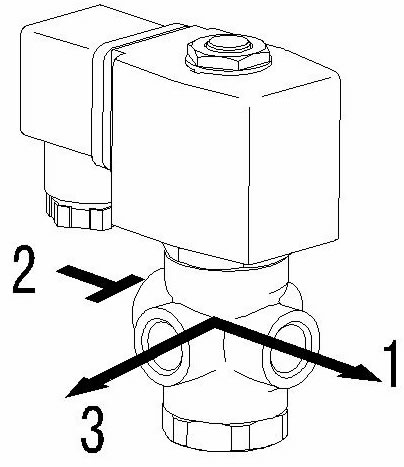

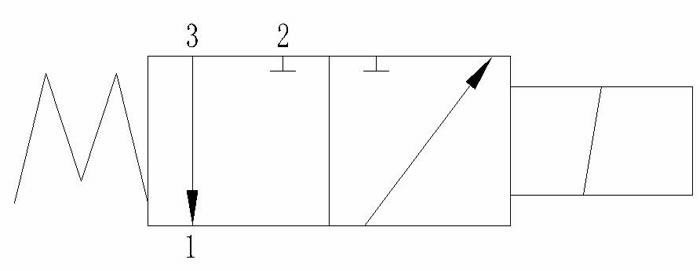

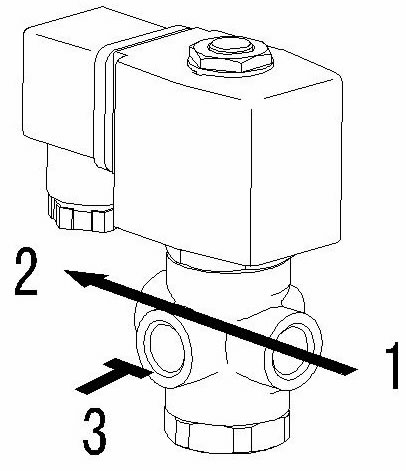

Diagramme de flux de l'électrovanne VMI- B allumé ou éteint (normalement ouverte)
Trou d'alimentation: 3
Paramètres techniques de l'électrovanne universelle VMI-C
| Joint | G1/4" | |||||
| Diamètre mm | 1.6 | 2 | 2.5 | 3 | 4 | |
| Facteur CV | 0.07 | 0.14 | 0.21 | 0.25 | 0.35 | |
| Pression de travail (Mpa) | AC | 0~0.7 | 0~0.5 | 0~0.4 | 0~0.25 | 0~0.17 |
| DC | 0~0.5 | 0~0.4 | 0~0.3 | 0~0.2 | 0~0.08 | |
| Milieu et température | Eau, air et l'huile (moins de 20CST)/ -5~80℃ | |||||
| Puissance | AC220V | 16VA, d'autres intervalles de tension sont facultatives. | ||||
| DC24V | 16W, d'autres intervalles de tension sont facultatives. | |||||
| Matériel | Cuivre forgé et acier inoxydable SUS304. | |||||

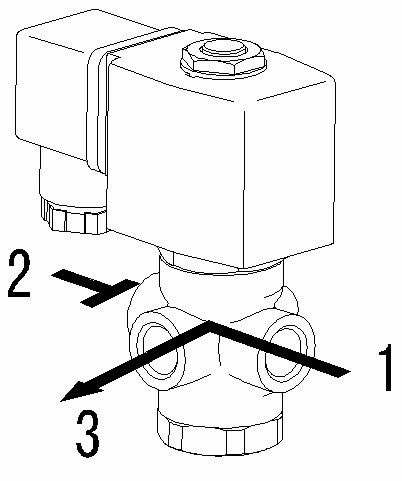

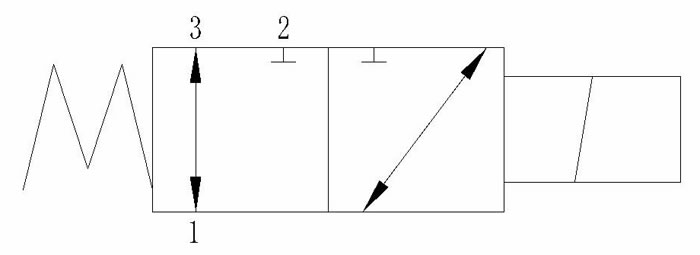

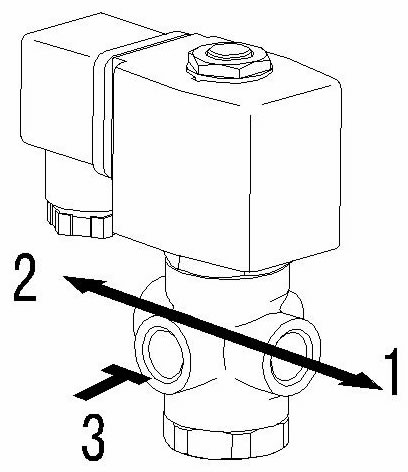

Diagramme de flux de l'électrovanne universelle VMI-C allumé ou éteint
Trou d'alimentation: tous les trous
