Paramètres techniques
1. Fluide appliqué: Gaz naturel, Gaz au charbon, gaz
2. Température de fluide: -5~60ºC
3. Pression de fonctionnement: 0~4bar (voir la table de paramètres de spécifications)
4. Style de fonctionnement: Normalement fermée
5. Tension: AC220V/50HZ/DC24V/AC110V/50HZ

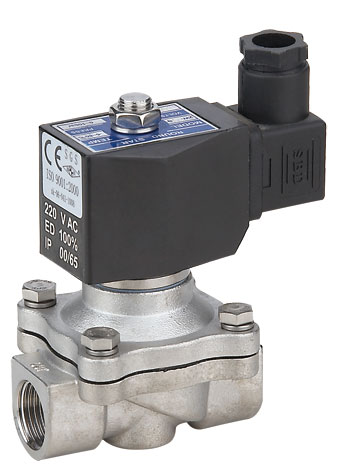

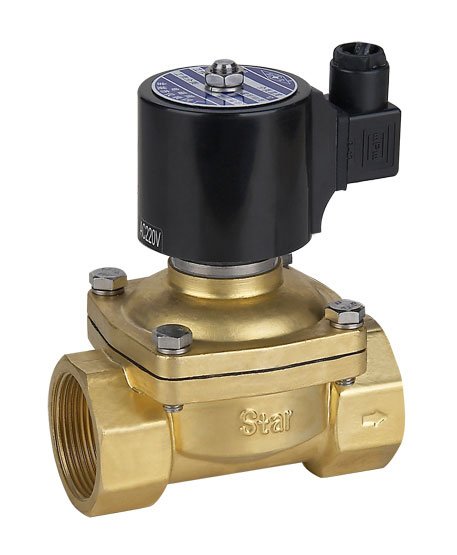

6. Matériau de corps: Laiton, Acier inoxydable SS304, fonte (DN65-100mm)
7. Matériau d'étanchéité: NBR
Correspondances
1. Type de fonctionnement: ouverture normale
2. Matériau d'étanchéité: VITON, température du fluide -10-130ºC
3. Interface de filetage: filetage NPT, filetage RC, connexion bride
4. Avec connecteur à indicateur à lampe LED
5. Bobine antidéflagrante: type ininflammable ExdeIIB T4
6. Bobine antidéflagrante: type Encapsulation Exmbl/II BT4
Code de commande
| Nom de modèle | Filetage G | Orifice (mm) | CV (mm) | L (mm) | H (mm) | Pression de commande (bar) | Remarques |
| ZCM-3 | 1/8" | 3 | 0.25 | 41 | 75 | 0-4 | |
| ZCM-5 | 1/4" | 5 | 0.6 | 53 | 90 | ||
| ZCM-10 | 3/8" | 10 | 2.1 | 69 | 117 | ||
| ZCM-15 | 1/2" | 15 | 4.5 | 69 | 117 | ||
| ZCM-20 | 3/4" | 20 | 7.5 | 73 | 124 | ||
| ZCM-25 | 1" | 25 | 12 | 99 | 135 | 0-2 | |
| ZCM-32 | 1 1 /4" | 32 | 22 | 115 | 154 | ||
| ZCM-40 | 1 1/2" | 40 | 30 | 120 | 162 | ||
| ZCM-50 | 2" | 50 | 48 | 154 | 185 | ||

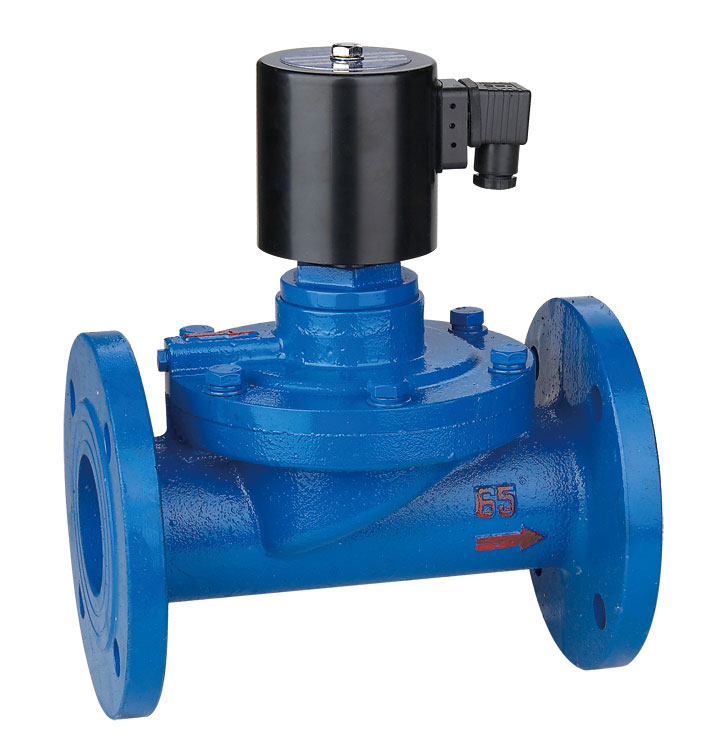

| ZCM-40CF | Connexion de bride | 40 | 30 | 150 | 207 | Bride de connexion en fonte | |
| ZCM-50CF | 50 | 48 | 158 | 228 | |||
| ZCM-65CF | 65 | 55 | 258 | 330 | |||
| ZCM-80CF | 80 | 85 | 280 | 330 | |||
| ZCM-100CF | 100 | 129 | 354 | 390 |
Noms relatifs: Vanne à commande électrique, Vanne à contrôle électrique, Electrovalve
